Balise 23cm F5ZRS
par F5LGJ
|
Cette balise est la suite des projets 23cms . Une balise permet de disposer d'un signal permanent dont les caracteristiques sont connues : Fréquence, Puissance, Emplacement Géografique . On peut ainsi faire tout un tas de manipulations, mesure d'antennes, vérification d'installation, de réception et d'appréciation de la propagation. La vocation de cette balise est de desservir la region Grenobloise. Sa faible puissance ne permet pas de couvrir toute la region Rhône-Alpes, mais je pense qu'elle devrait être entendue dans la region Lyonnaise. |
|
Caractéristiques
Finales :
|
| Position géographique : | JN25wd | Station de ski de Chamrousse alt1700m |
| Fréquence officielle : | 1296.825 MHz | |
| Fréquence réglée : | 1296.826 MHz | +/- qq khz suivant environnement |
| Puissance max : | 50 mW | |
| Modulation A1A : | CW | Tout ou rien |

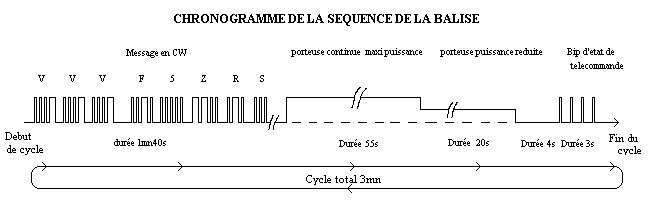

| Cycle de la balise: | QRZ Locator etc | 1.30mn porteuse 50mW, 20 s porteuse 3mW => cycle de 3mn |
| Antenne : | Dièdre 23cm |
| Bilan énergetique: |
TX
|
Cable
|
antenne
|
=
|
PAR
|
|
+ 17
|
- 2
|
+5
|
=
|
+20dBm
soit 100mW
|
| La manipulation du message est fait en CW , tout ou rien , par coupure d'alimentation du final. Un dispositif fait varier la tension d'alimentation, donc la puissance de sortie. La logique est basée sur l'emploi d'un microcontrolleur PIC16F84 qui permet d'économiser un grand nombre de circuits logiques. Cela permet aussi l'évolution du système par mise à jour du soft. |
|
Il y a un écart de 12 dB entre les deux positions de puissance ce qui devrait permettre de vérifier le bon réglage du S metre de votre recepteur : 12 dB cela fait deux points de S mètre. Les quatres bips d'état de télécommande permettront aux sysop de connaitre l'état du système. La balise a été installée le 29/12/2003. La fréquence d'émission est 1296.825MHz (+/- 1KHz) en fonction de la température du local . |
|
La construction de cette balise est basée sur le Transverter 1200MHz decrit sur le site de F5LGJ ainsi que sur le site de l'ARRAD . J'ai ( F5LGJ ) utilisé le circuit imprimé version 2, avec deux filtres hairpin qui ameliorent la pureté spectrale et un ampli ERA5 en final délivrant +17dBm . Pas de mixer puisqu'il ne s'agit pas d'un tranverter et un quartz taillé à la demande pour la fréquence souhaitée. |
Synoptique de la Balise

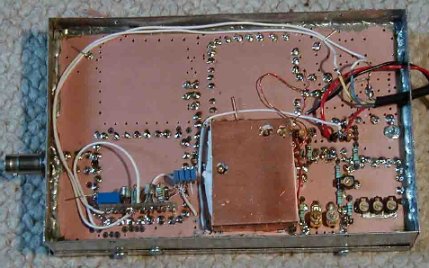

Côté Composants

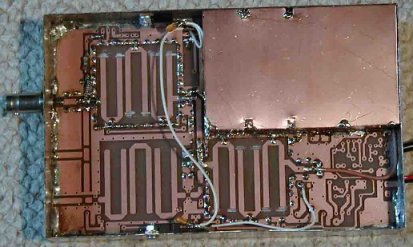

Côté Lignes

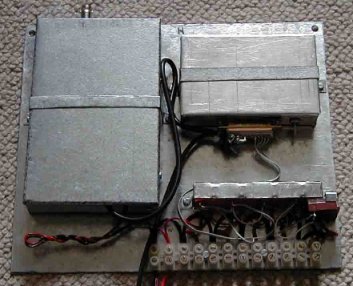

Montage Fini
| A Gauche : | La Balise |
| A Droite : | La Télécommande |
| En dessous : | Les Relais de la Télécommande pour fonctions annexes . |
Antenne Dièdre 23cm de la Balise - polarisation Horizontale
Vous pouvez accéder à la Présentation et aux mesures de la partie radio de F5ZRS
en cliquant ICI .
( Format
de 64
Ko )

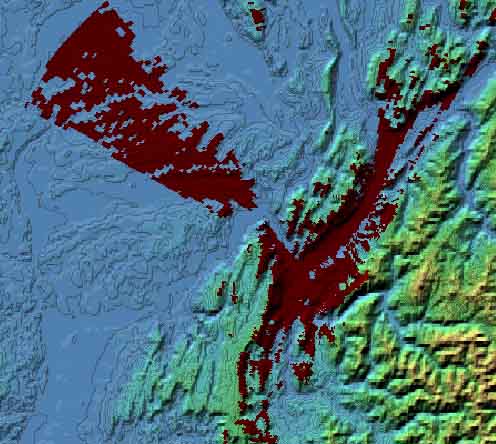

Couverture de la Balise 23cm selon Radio Mobile :
Tous les reports d'écoutes seront les bienvenus !!
